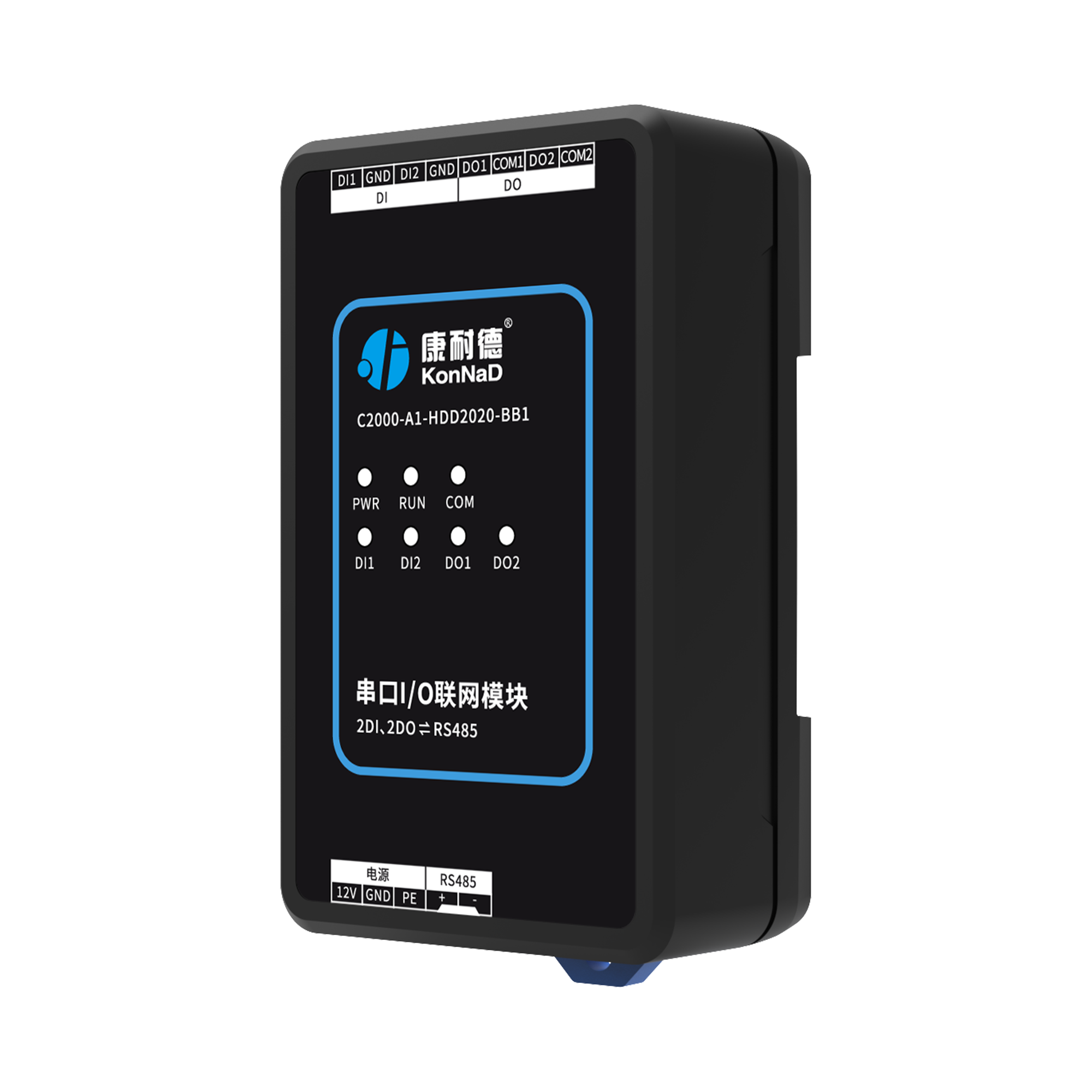

A1-HDD2020-BB1

RS485 ⇋ 2DI + 2DO

产品功能
向上串行接口

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
DI * 2

输入模式：电平

接口类型：干接点
DO * 2

输出模式：电平

输出类型：A 型继电器
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 可定制采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
协议通用 对上提供1路RS485接口，支持标准的Modbus RTU协议
状态指示 自带状态指示灯，可清晰查看设备运行和通讯状态
DI/DO 支持2路DI干接点输入采集，2路A型继电器输出
外观新颖 结构紧凑，节省空间
安装便利 导轨安装配合端子接线，大幅提升安装效率
技术参数
类别 参数名称 规格
DI 输入 DI 路数 2
连接端 3.81凤凰端子
接口类型 干接点
DI 输入模式 电平
数字滤波时间间隔 6个采样周期
采集频率 1kHz
DO 输出 DO 路数 2
连接端 3.81凤凰端子
DO 输出类型 A 型继电器
DO 输出模式 电平
触点容量 30V/3A
向上串行接口 串口类型 RS485
端口数量 1
连接端 3.81凤凰端子
通讯协议 Modbus RTU 协议
电源 电源连接端 3.81凤凰端子
输入电压 9~27VDC
电流 45mA @ 12VDC
物理特征 尺寸 82*50*27.2mm（不含端子、导轨卡扣）
安装方式 导轨
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
向上串行接口 COM RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
红灯闪烁：RS485 端口正在接收数据
绿灯闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未接收数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常

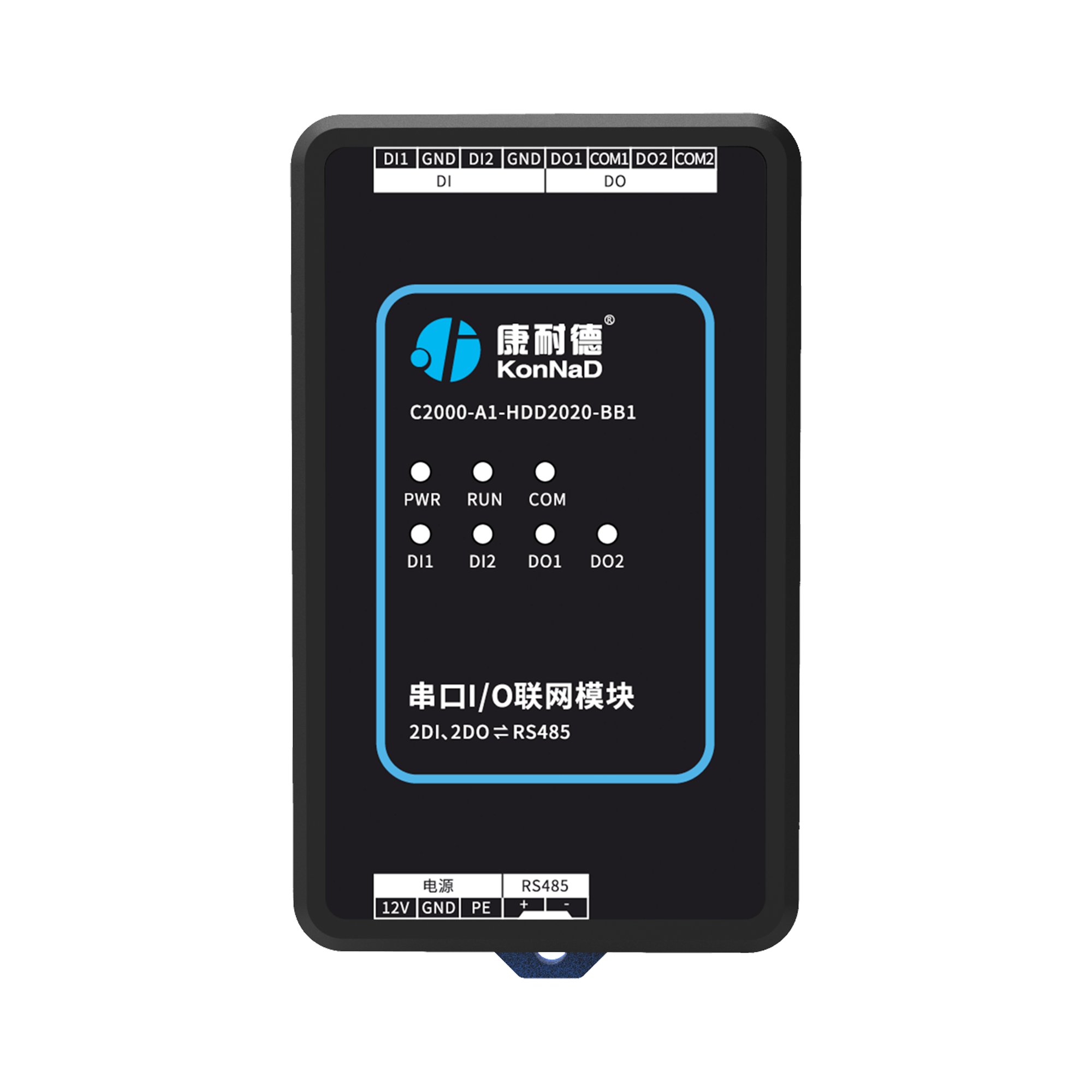

端口说明
类别 端口 说明 建议线材
DI 输入 DIx 数字量信号输入端 RVV 2*0.5
GND 干接点输入公共端 RVV 2*0.5
DO 输出 DOx 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

RS485： 30V/200mA

DI： 30V/100mA

DO： 30V/3A

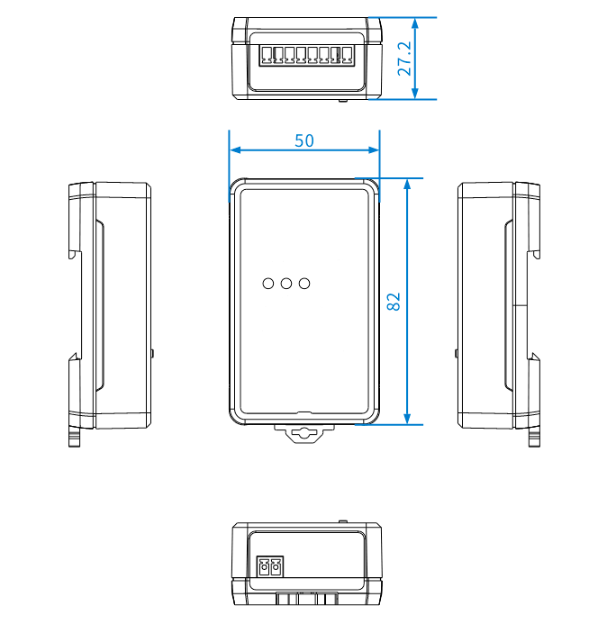

产品规格及外观

unit: mm

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

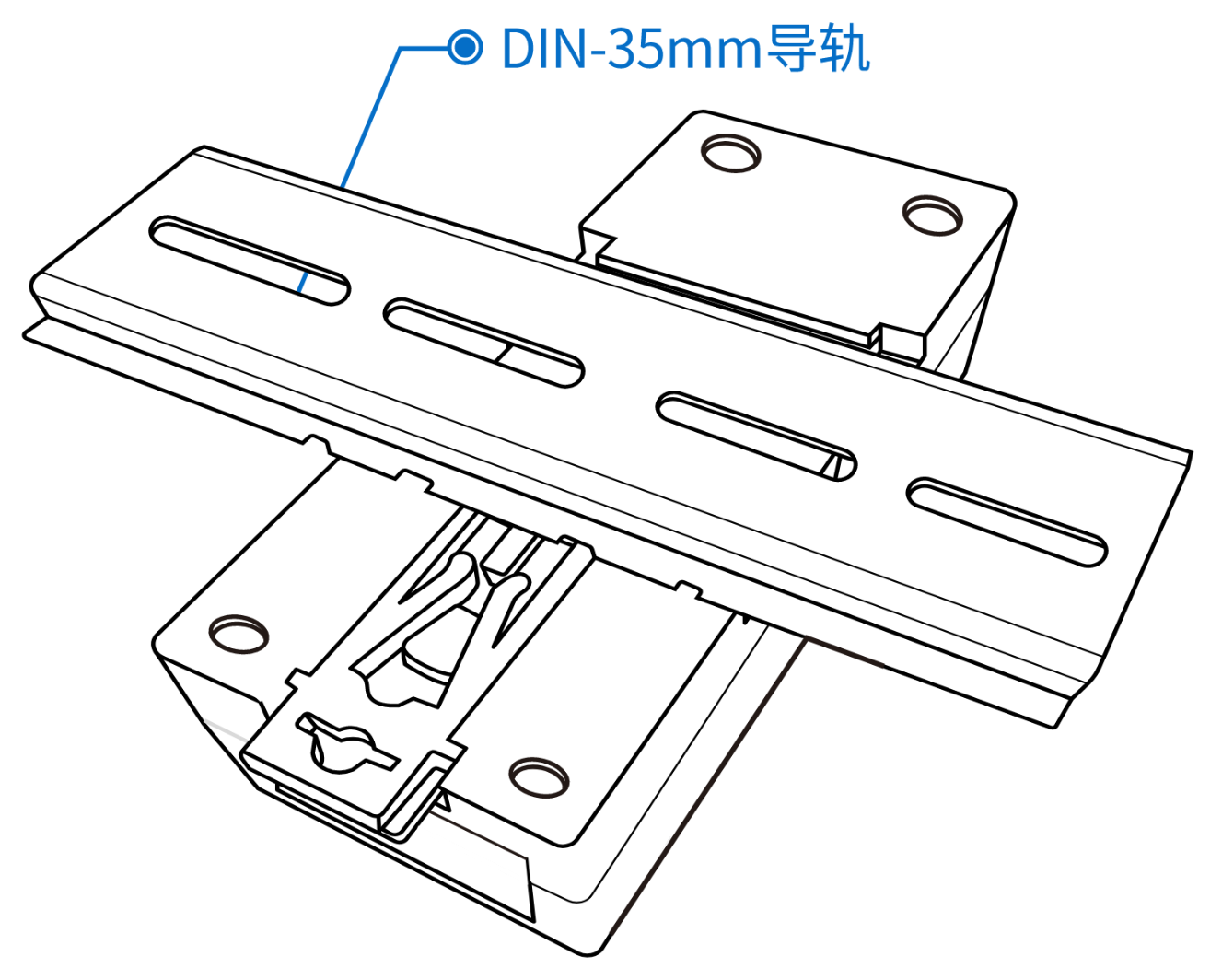

安装方式

包装内容

主设备

凤凰端子（若干）

安装说明书
