远程 I/O 模块 —

RS485 型开关量模块

01

产品功能

对上提供 1 路 RS485 接口,实现开关量数据的采集传输与控制

02

型号对比

型号 向上串行接口 开关量路数 DI 特性 DO 特性 外观
串口类型 串口数量 DI DO 输入模式 接口类型 输出模式 输出类型
PDD2020-BB1
详情 & 购买
RS485 1 2 2 电平 干接点 电平 C 型继电器

S-76 型外壳

51.8*76*25.8mm

定位孔安装

PDD4040-BB1
详情 & 购买
RS485 1 4 4 电平 干接点 电平 C 型继电器
PDX2000-BX1
详情 & 购买
RS485 1 2 - 电平 干接点 - -
PDX4000-BX1
详情 & 购买
RS485 1 4 - 电平 干接点 - -
SDD1010-BB1
详情 & 购买
RS485 1 1 1 电平 干接点 电平 C 型继电器

S-106 型外壳

75*105*30mm

定位孔/导轨安装

SDX2000-BX1
详情 & 购买
RS485 1 2 - 电平 干接点 - -
SDD2080-AD1
详情 & 购买
RS485 1 2 8 电平 + 脉冲计数 干接点 电平+脉冲 A 型继电器
SDD4040-AD1
详情 & 购买
RS485 1 4 4 电平 + 脉冲计数 干接点 电平+脉冲 C 型继电器
SDD4040-BB1
详情 & 购买
RS485 1 4 4 电平 干接点 电平 C 型继电器
SDD4040-DD1
详情 & 购买
RS485 1 4 4 电平 + 脉冲计数 湿接点: 逻辑 0,0~10VDC;
逻辑 1,20~50VDC
电平+脉冲 C 型继电器
SDD8020-AD1
详情 & 购买
RS485 1 8 2 电平 + 脉冲计数 干接点 电平+脉冲 C 型继电器
SDD8080-AC1
详情 & 购买
RS485 1 8 8 电平 + 脉冲计数 干接点 电平+脉冲 集电极
SDD8080-BA8
详情 & 购买
RS485 1 8 8 电平 干接点 电平 集电极
SDD8080-BC1
详情 & 购买
RS485 1 8 8 电平 干接点 电平+脉冲 集电极
SDXA000-AX1
详情 & 购买
RS485 1 16 - 电平 + 脉冲计数 干接点 - -
SDXA000-DX1
详情 & 购买
RS485 1 16 - 电平 + 脉冲计数 干接点: 逻辑 0,断开; 逻辑 1,短接;
湿接点: 逻辑 0,0~1VDC; 逻辑 1,3~30VDC
- -
03

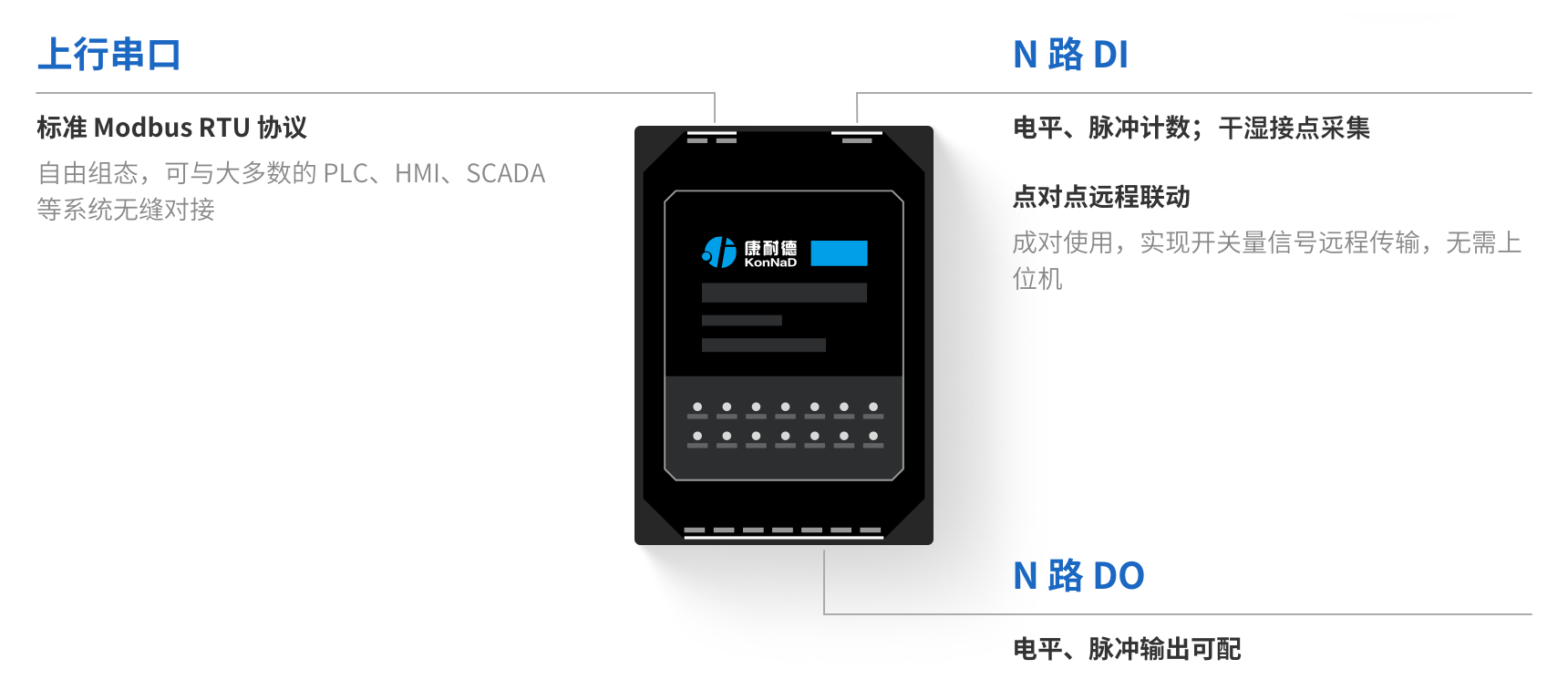

产品特点

点对点远程联动
成对使用可实现开关量信号点对点双向联动,一个模块的 DI 输入联动另一个模块的 DO 输出,无需上位机

显示支持型号

多路 DI 支持
支持多路 DI 信号采集功能,满足多点位开关量采集需求

显示支持型号

干/湿接点采集
干、湿接点采集同时支持,所有 DI 通道既支持干接点 信号采集,也支持湿接点信号采集

显示支持型号

04

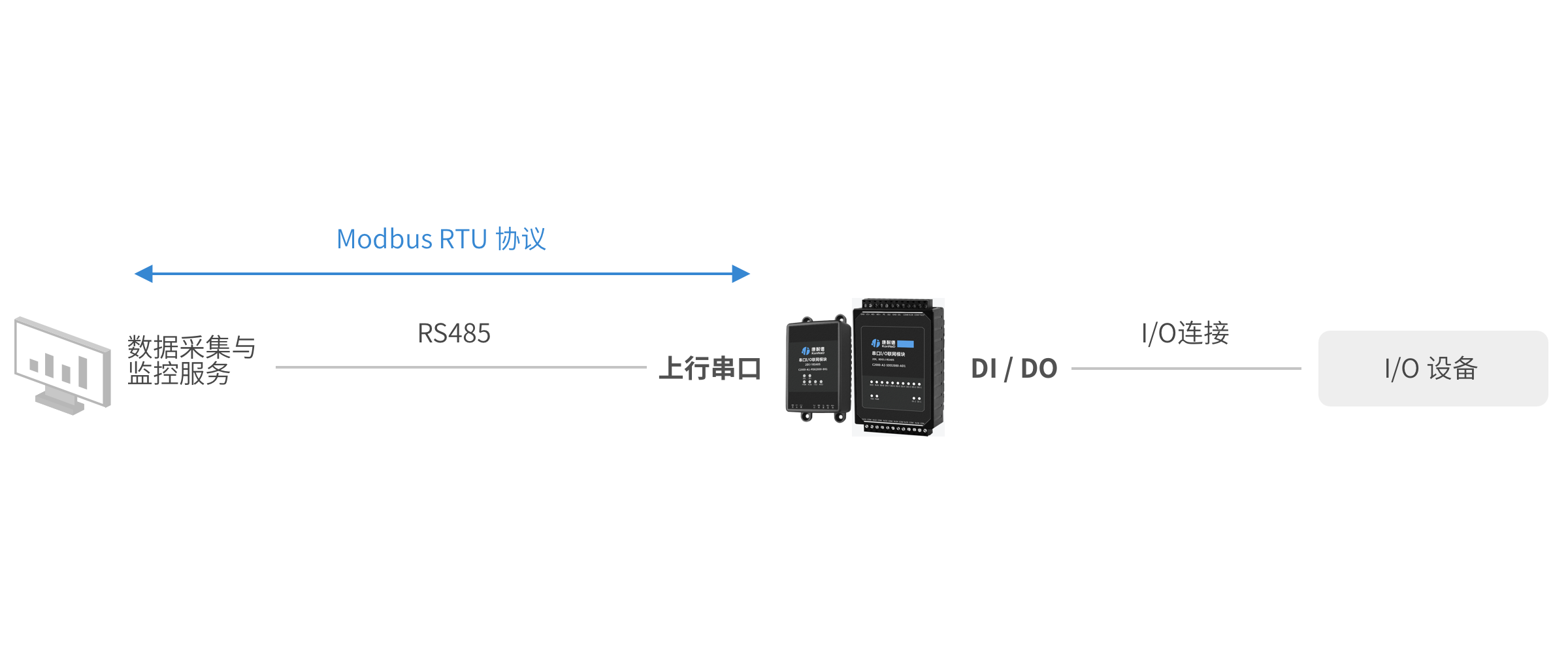

产品拓扑

05

高可靠性

06

资料下载
