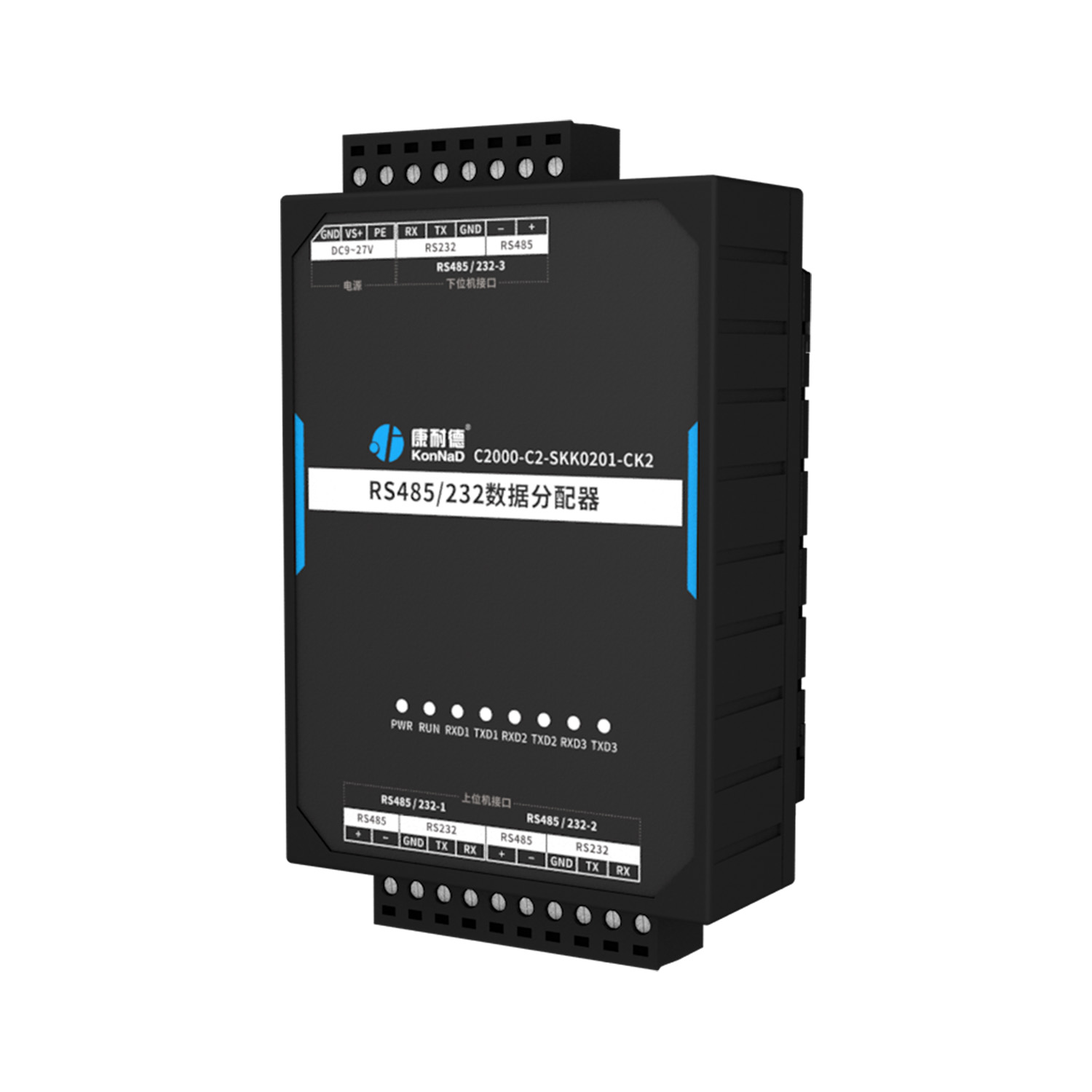

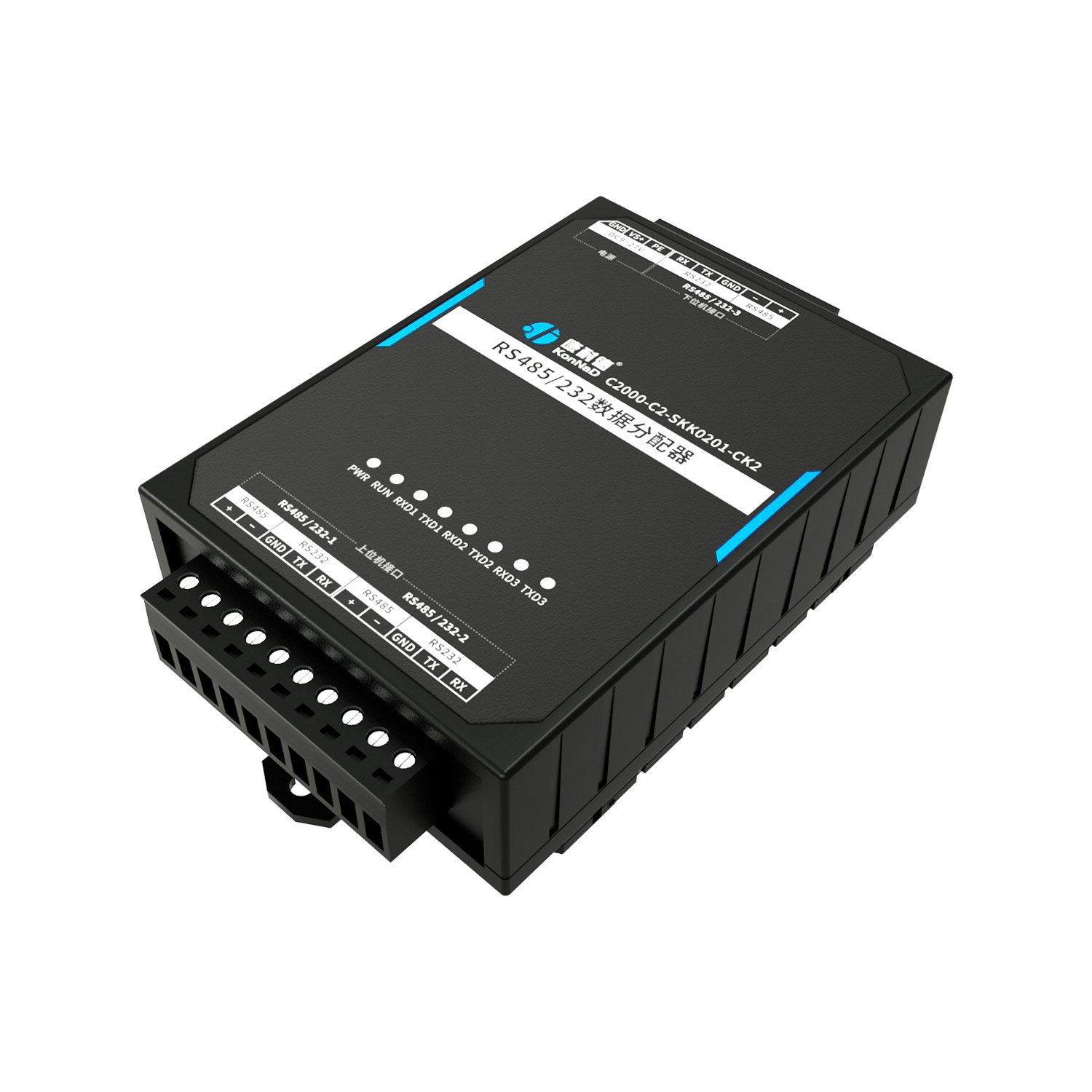

C2-SKK0201-CK2

2 * RS485/RS232 主机 ⇋ 1 * RS485/RS232 从机

产品功能
向上主机串口

RS485/RS232 * 2
向下从机串口

RS485/RS232* 1
通讯方式

数据双向透明传输
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 可定制采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
2主机同时采集 支持2个上位机（RS485/RS232接口）同时采集1路RS485/RS232 从机设备的数据，解决串口采集比如RS485线路只能有一个主机点名的问题，2主机并行采集，不冲突，不撞包，响应速度快。
串口缓存模式 可设置串口为缓存模式，支持缓存上/下位机串口的命令，实现上位机的快速采集响应，最大支持40条指令缓存
数据透明传输 上位机与下位机之间的数据传输完全透明，不做数据协议格式的转换，确保数据的真实有效
技术参数
类别 参数名称 规格
对上主机串口 串口类型 RS485/RS232
端口数量 2
连接端 凤凰端子
级联/透传 双向透传
波特率 1200~115200bps
对下从机串口 串口类型 RS485/RS232
端口数量 1
连接端 凤凰端子
波特率 1200~115200bps
级联/透传 双向透传
通讯方式 传输形式 数据双向透明传输
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 <30mA @ 12VDC
物理特征 尺寸

106.2*76.2*31mm (±1mm，不含端子及卡板）
安装方式 定位孔安装+导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
运行 RUN 设备运行指示灯

正常：一秒闪烁一次，不闪则异常
向下串行接口 TXDx 串口 数据发送指示灯 闪烁：串口正在发送数据
熄灭：串口未发送数据
RXDx 串口数据接收指示灯 常亮：串口线路故障，请检查 串口 线路正负极是否接反
闪烁：R串口正在接收数据
熄灭：串口未接收数据
电源 PWR 电源指示灯（9~27VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
电源输入 PE 用于设备可靠接地，防雷 RVV 2*0.5
VS+、GND 电源正极、电源负极 RVV 2*1.0
串口 485+、485- RS485 正极、RS485 负极、RS485 信号地 RVSP 2*0.5
RX、TX、GND RS232的接收，发送和信号地 RVSP 2*0.5
保护数据
防雷等级保护

2kV/1kA
过压过流保护

电源： 30V/500mA

RS485： 30V/200mA

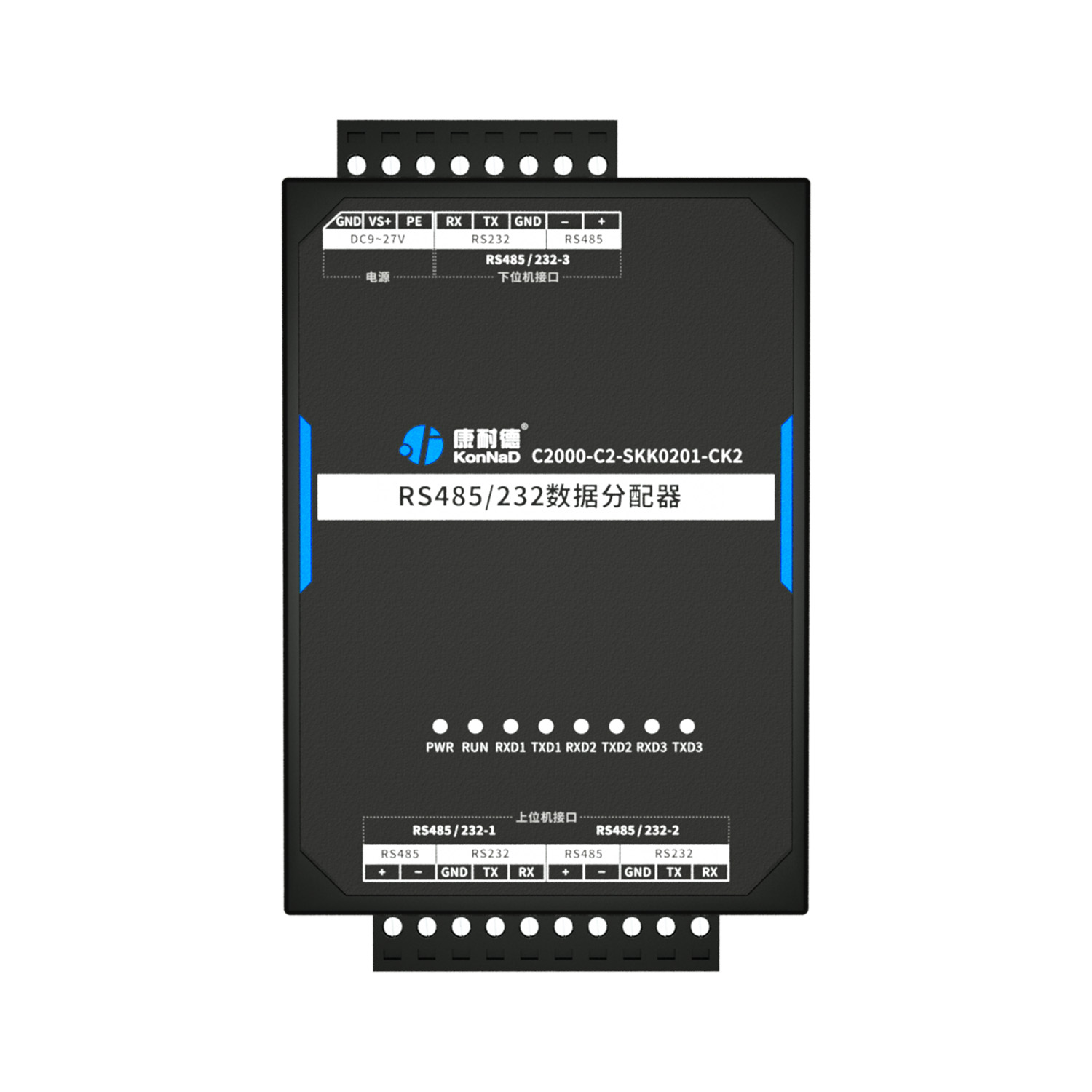

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式
包装内容

主设备（包含扣具）

凤凰端子（若干）

安装指引卡
