传感器 —

单体电池采集模块

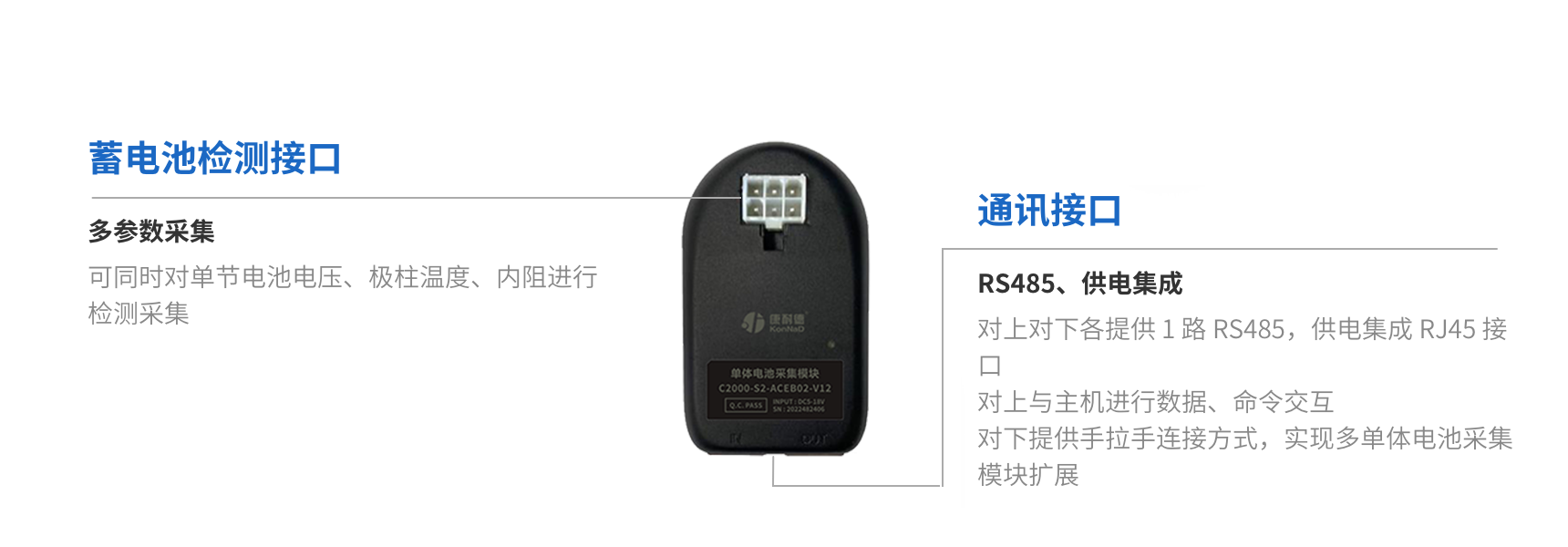

产品功能

对上提供 RS485 接口，可将采集到的蓄电池电压、极柱温度、内阻
等参数上传到蓄电池主机

型号对比

型号	串行接口	采集范围	供电方式	外观
ACEB02-V02 详情 & 购买	RS485	2	RJ45	0-4V	±1%（±28mV）	0 ~ 50℃	±1%	0.1mΩ~10mΩ	±1%	RJ45 集成供电	单体电池采集模块外壳 467523.4mm 3M 胶安装
ACEB02-V12 详情 & 购买	RS485	2	RJ45	0-16V	±1%（±150mV）	0 ~ 50℃	±1%	0.1mΩ~120mΩ	±1%	RJ45 集成供电

型号

串行接口

采集范围

供电方式

外观

串口
类型

串口
数量

接口
形式

电压
测量范围

电压
测量精度

温度
测量范围

温度
测量精度

内阻
测量范围

内阻
测量精度

ACEB02-V02
详情 & 购买

RS485

RJ45

0-4V

±1%（±28mV）

0 ~ 50℃

±1%

0.1mΩ~10mΩ

±1%

RJ45 集成供电

单体电池采集模块外壳

46*75*23.4mm

3M 胶安装

ACEB02-V12
详情 & 购买

RS485

RJ45

0-16V

±1%（±150mV）

0 ~ 50℃

±1%

0.1mΩ~120mΩ

±1%

RJ45 集成供电

产品特点

高可靠性模块化设计: 单体模块之间相互独立，485 环形接法，保证任意模块中断不影响其他模块通讯

显示支持型号

多参数电池状态采集: 可同时对单节电池电压、极柱温度、内阻进行检测采集

显示支持型号

抗环境干扰能力强: 完善的滤波算法及内阻检测算法，准确滤除电压纹波干扰及温度影响，保证系统稳定，结果真实可靠

显示支持型号

单体故障自检，安全可靠: 支持设备内部多种故障自检告警，一经检测，即刻上传，有效避免电池损坏，安全可靠

显示支持型号

产品拓扑

高可靠性

全端口保护

全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作

-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
